很多人说电脑中最值得投资的就是电源,一方面是电源更新换代比较慢,PC里的配件可能换了几轮了,一款质量过硬功率足够的电源仍然可以使用,另一方面是因为电源可以说是整台电脑的发动机,电源如果不稳定极易导致其它元件如CPU、内存、硬盘受损,楼主前几年也贪便宜买过便宜电源导致SSD烧毁的惨痛案例。最近准备装一台9900K的主机,同时想折腾折腾超频,自然需要一款强大的电源,所以有了今天的主角,可以说是电源界贵族中的贵族——海韵旗舰钛金PRIME ULTRA 750W。
海韵作为一个有着40年电源生产经验的老厂商,技术实力自然不用说,在玩家心目中也有着很高的地位,PRIME ULTRA系统则是其旗舰电源系列,做工用料在同功率产品中处于不错位置,主要面向高端玩家推出。
其技术特性及参数如下:
80Plus钛不错认证
MTLR微差电压调节(0.5%)
135mm FDB流体动态轴承风扇
Premium Hybrid Mode温控(70%负载以下风扇停转)
超低纹波电压噪声(<20mV)
双倍掉电保持时间(≥30ms)
全模组设计
全日系电容
尺寸170×150×86mm(LxWxH)
镀金高电流端子
支持高端显卡SLI/CF
12年质保
外观
外包装上和旗舰钛金定位倒是很匹配,采用了大面积的银色和黑色搭配,突出了80 PLUS钛金、PRIME、12年质保几个特性。侧面是较详细的产品信息,包括电源基本参数、通过的各类认证、模组线规格、各组电压输出功率等,12V的输出功率为744W,基本等于额定功率,这点上可以看出电源的12V输出足够强大。

另一个侧面则是商品图,在包装未打开之前可以先一窥电源的外观。

底部是多国语言的产品特点:
80 PLUS·Titanium认证高效率·全模组化线缆设计·13.5cm FDB液压动态轴承静音风扇混合风扇温控技术·Premium Hybrid Fan Control·高传导性聚合物固态电容·高可靠性105摄氏度日系电解电容·精确输出电压科技(MTLR)[0.5%]·超低涟波电压噪声[小于20毫伏]·APFC主动式功率因素校正[PF值达99%]·大电流单路+12V输出·DCto DC转换设计·无导线连接技术·耐高电流镀金端子(主板,CPU&PCle接口)·双面玻纤PCB电路板·支持多张高端显卡·全幅AC电压输入支持[90V-264V~]·12年质保。

背面则是转换效率曲线和其它一大堆特性,这次的包装反光有点严重,十分难拍。

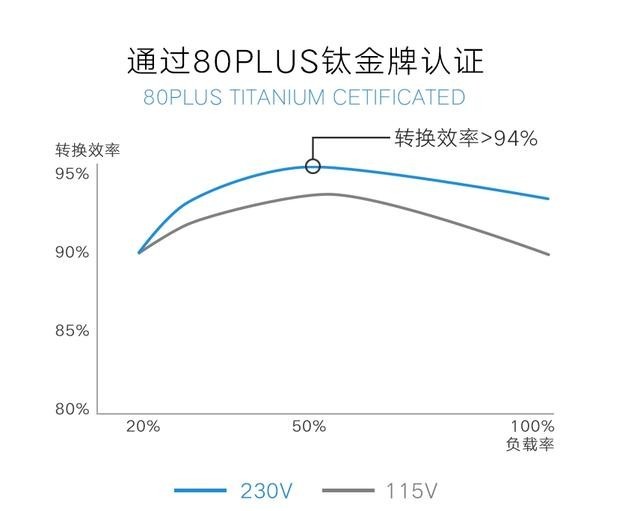

上一张官方宣传图说明下,电源在50%负载下能达到大于94%的转换率。

要说旗舰级电源比普能电源牛在哪,除了转换效率高以外,楼主的理解是更稳、更静。
1、精确的电压输出和电压稳定性。精确的电压输出和电压稳定性是海韵自豪的强项,2012年海韵率先导入独立回馈线路,确保+12V输出浮动<2%。海韵新一代旗舰产品PRIME系列进一步提升,提供各路输出,浮动电压输再提高50%稳定度,使电压表现更稳定。
2、PG保持时间长。将PG保持时间从Intel标准的≥16ms,大幅提升至超越2倍≥30ms,让Prime在供电不稳定的输出环境下,仍能保持稳定精准的输出。
3、输出纹波低。兼容定制线,挑战输出纹波<15mV,海韵的研发理念是以不在输出线补装电容为前提,直接优化线路,降低纹波。玩家可依喜好搭配订制线,不会因为定制线没有滤波电容,增大输出纹波影响效能。
4、更静音。PRIME系列采用第4代创新数字IC智能温控技术,数字IC监控实时温度及负载,自动调节风扇转速,更精确控制风扇启停/启转,兼顾散热及静音,延长风扇寿命。在室温25℃及一般60-70%负载条件下,可实现风扇停转。25℃或低负载条件下进一步提升风扇起转点到70%负载,提供更静音体验,且其采用的风扇满载噪音 值小于25dBA。
接下来看看电源本体:
包装一如既往的厚实。一张注册购买信息赢取50美元Steam充值卡的广告纸、说明书、质保卡、电源线等。
可以看到电源包裹在海绵中,海绵包裹可以有效防止电源在运输过程中出现损坏。

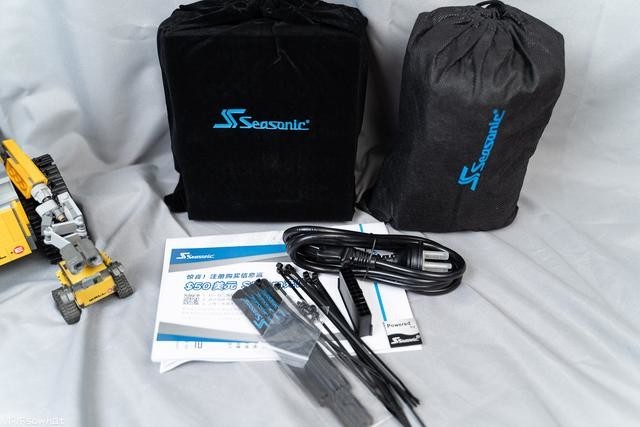

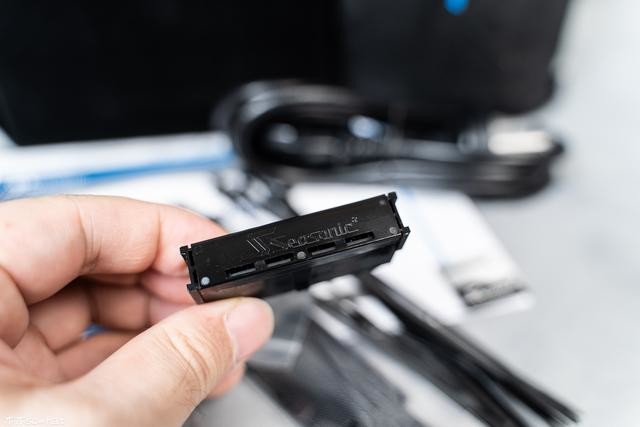

电源本体放置在标有海韵LOGO的绒布袋中,模组线材则放置在无纺布袋中,随机还随送了不上机就能开机的测试插头,扎带和绑带随送的数量也是很大方,还多了一个海韵的金属质感贴纸,贴在机箱上当个装饰倒是不错。

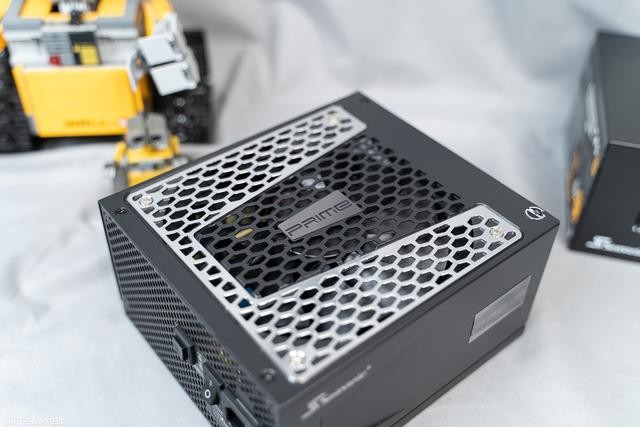

好了,来看看电源本体,既然是旗舰级的电源,外观上也和普通电源不一样,其三围为170×150×86mm(LxWxH),属于加长型ATX电源,风扇面多了装饰的不锈钢网罩,还有三个金属质感的PRIME LOGO。

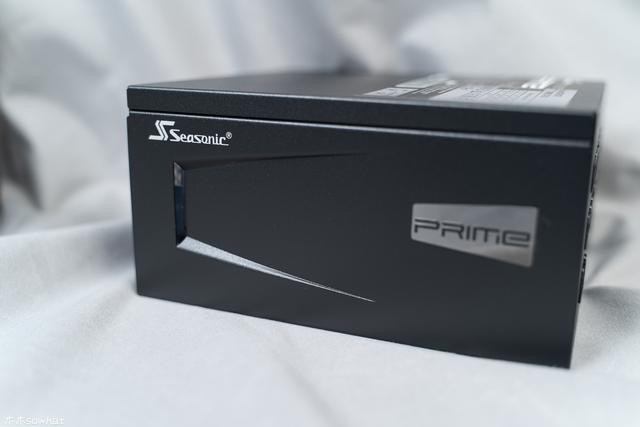

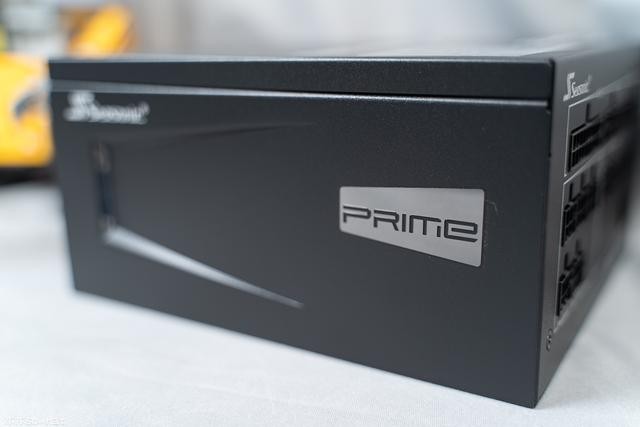

两侧有类似汽车进气孔的设计,除了美观外也能增加电源的散热。

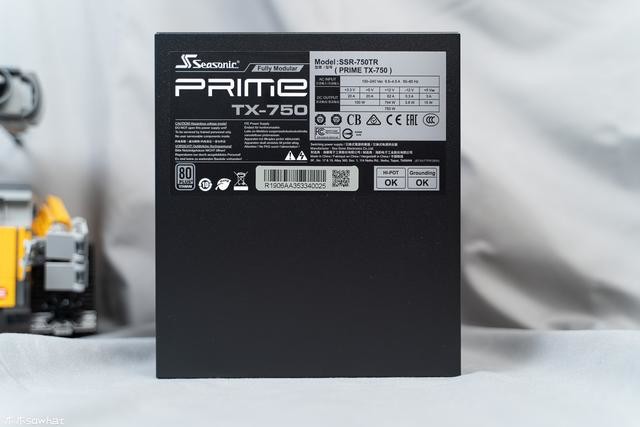

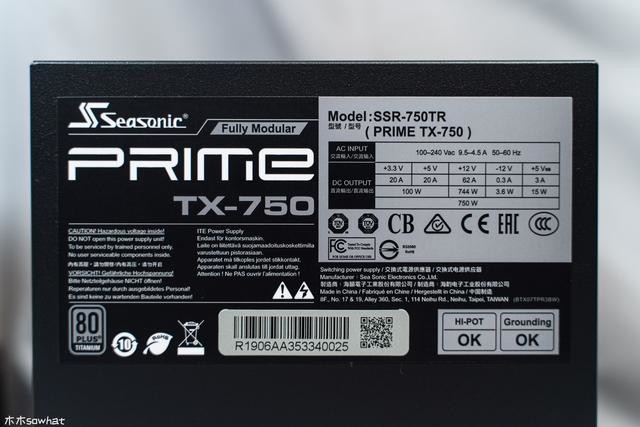

顶部则是铭牌,标识了型号及一些认证信息,相比电源旗舰期的身份,总感觉这个铭牌有些低调了。
海韵这款电源适用于5000m以上海拔,而普通电源一般标称在2000m以下海拔使用,云南、青海一些海拔比较高的地区也可以正常使用这款电源,适用面广了不少。


AC插座这一面除了220V电源插座、开关键、LOGO铭牌外、还多了风扇调节按钮,开关按下按下则风扇保持转动,帮助散热。开关弹起则风扇自动控制启停,中低负载时风扇停转,实现静音模式,70%负载以下风扇停转,正常负载能达到FANLESS的效果,很适合静音平台使用。

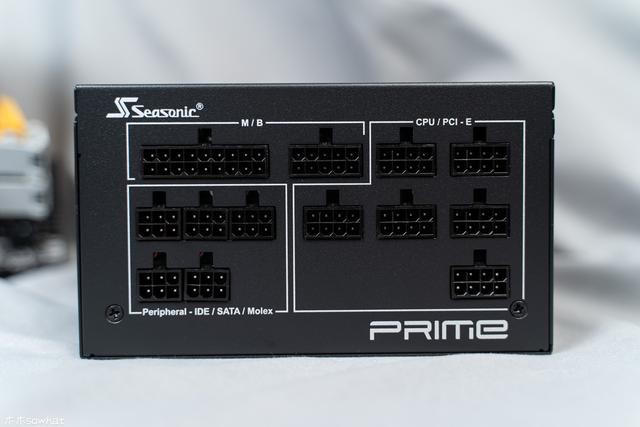

模组接口除了多以外,间距也大了不少,方便用户插拔的同时散热效果也更好。

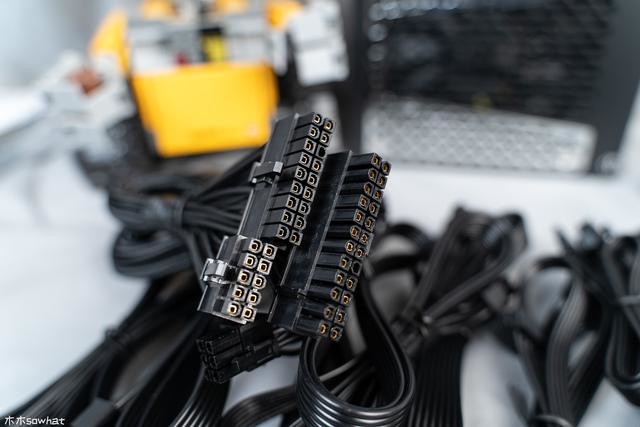

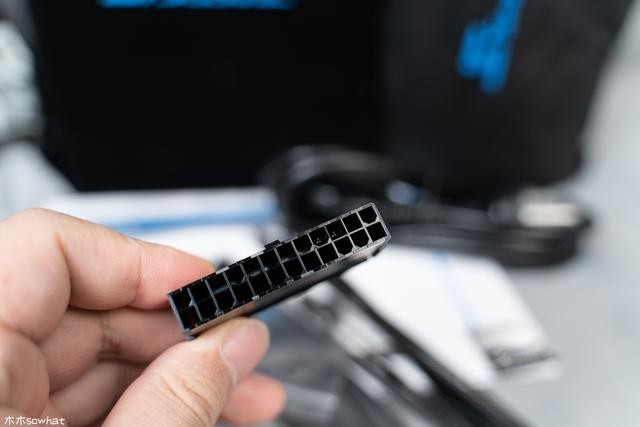

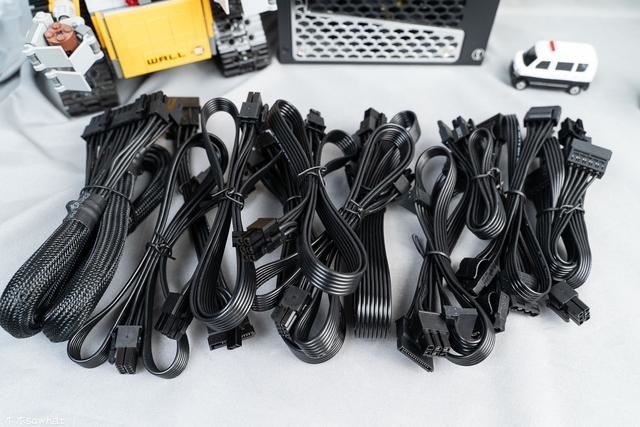

线材上24Pin主电源线由黑色编织网包裹,其他的线材则是黑色扁平线,由于采用足料的铜芯,线材符合UL认证,所以线材稍硬一些。附送线材共13条,还包括一根SATA 3.3线,线头上都有相应的标识,对小白用户更友好。
市面上一般方案通过添加输出线电容,达成波纹<20mV的目标,海韵则是从电源端进行设计,研发理念是以不在输出线补装电容为前提,直接优化线路,降低纹波挑战更大目标<15mV,这样的好处是玩家可依喜好搭配订制线,不需要再补装电容。


拆解
只需要把风扇面的最靠边的四颗螺丝拆下即可,首先揭开易损贴(友情提示,易损贴撕毁后会影响产品保修),拧掉四个螺丝后,就可以拆掉风扇这一面的外壳了。

散热风扇采用了鸿华HongHua的HA13525M12F-Z,规格135mm,12V-0.36A,转速1800RPM,FDB流体动态轴承,寿命50000小时@40℃,通常见到电源散热风扇120mm和140mm居多,海韵这个135mm还是比较特别的,11个叶片,镰刀式扇叶的设计在保证风量同时还能起到一定的静音效果,保持电源运行过程的安静。

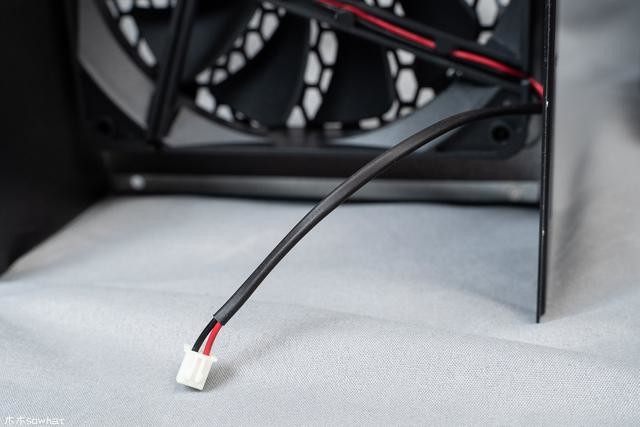

风扇电源线上还套着绝缘管,既然敢保修12年,电源内部各个部件的耐久性、安全性都要做到很好。

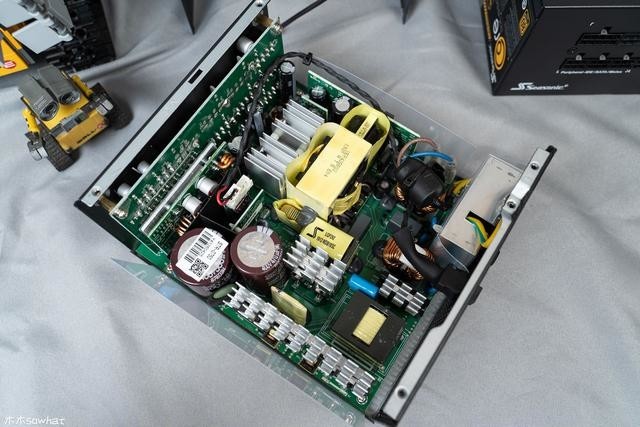

整体部局如下,采用主动式PFC+全桥谐振+同步整流+DC to DC架构,全日系电容设计,用料充足且做工扎实,元器件分布比较规整,也保持了一定的间距,各部件的绝缘保护以及EMI防护都做得很到位。
得益于Free Cable技术的应用,整个PCB上除输入电路外,无其它飞线, 不仅看起来更清爽,散热性、安全性、耐久性都更好。

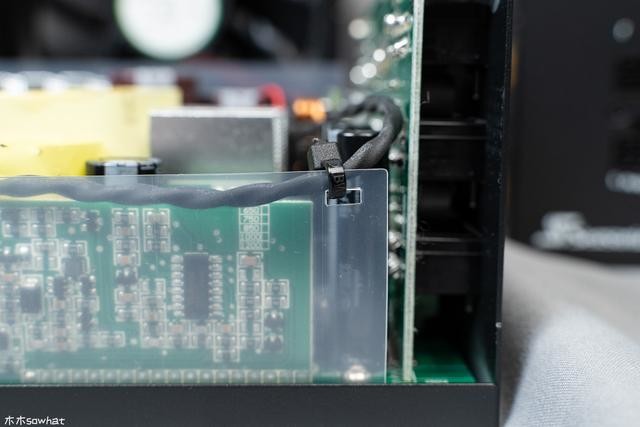

AC接入面的风扇调节按钮通过一根单独的导线和电源内控制电路连接,这根线除了包有黑色绝缘管外,在走线上也是从电源内部外围走线,还通过卡扣固定的方式避免和电源内的元器件接触。

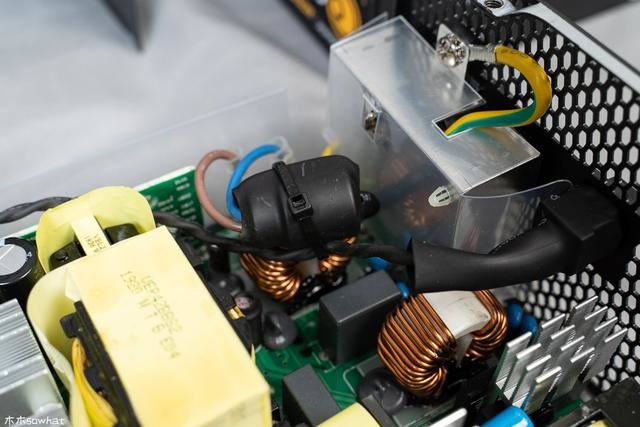

AC插座后面有金属屏蔽罩,和塑料绝缘,保险管也安装在屏蔽罩里面,从里面伸出一根地线,连接电源外壳。

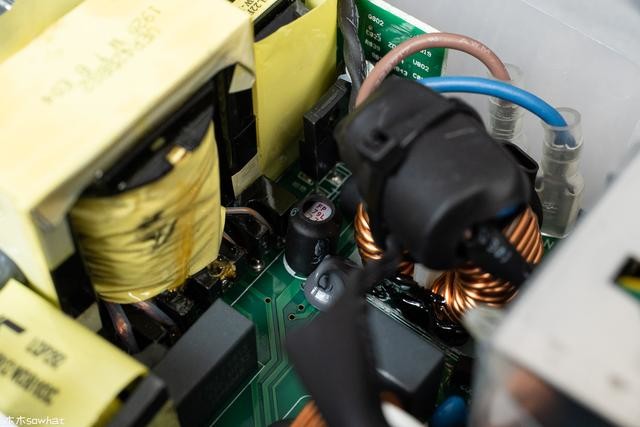

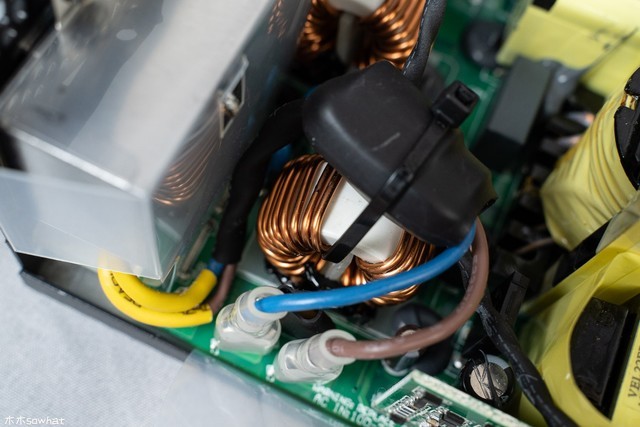

PCB上的EMI器件则有2个共模电感、1个X电容与2对Y电容,还有一个用热保护套保护的FPCAP固态电容,电源输入后通过接线柱和PCB板连接在一起,接线柱上有透明状的胶套保护。

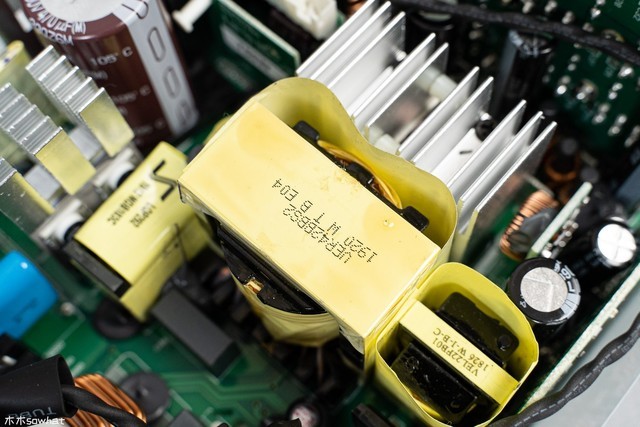

主变压器、谐振电感、谐振变压器和待机变压器。

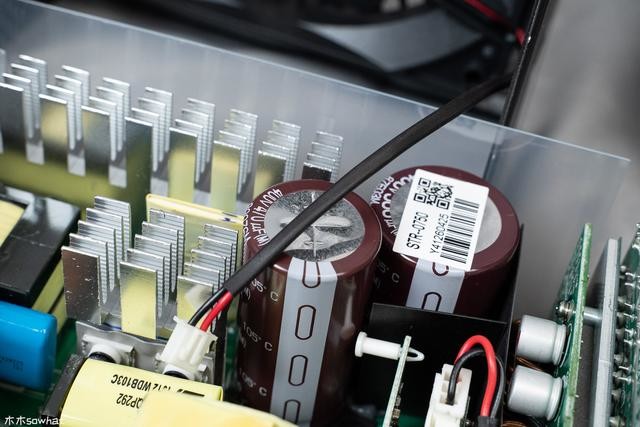

电源的主电容是来自日化的两枚CE系列电解电容,规格分别为560μF/400V/105℃和470μF/400V/105℃,等效1060μF,容量充足,应付750W的功率绰绰有余。

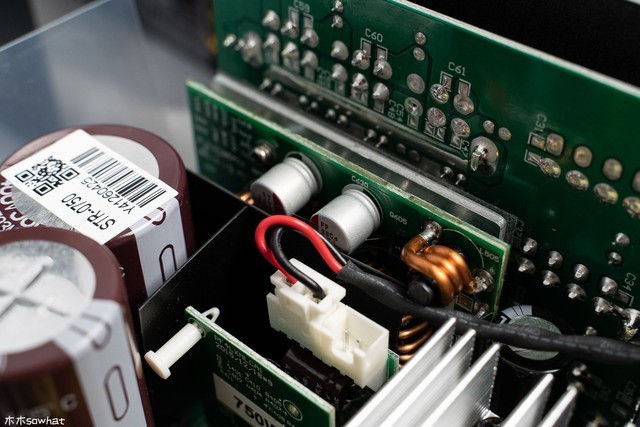

主电容上贴着带有二维码和条形码的标签,这是海韵采用的CHROMA MES系统,上面是MES系统对应编号,从进厂、生产到成品皆有完整的记录,提高质量管控。
+5V与+3.3V采用DC to DC设计,红色的FPCAP固态电容。

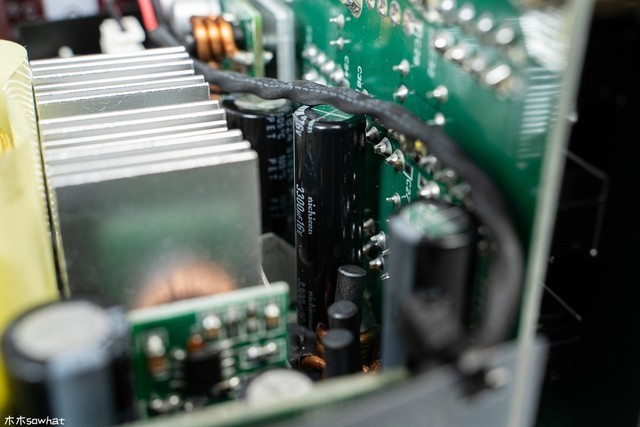

+12V同步整流电路的散热片,旁边是尼吉康的3300μF/16V电容。

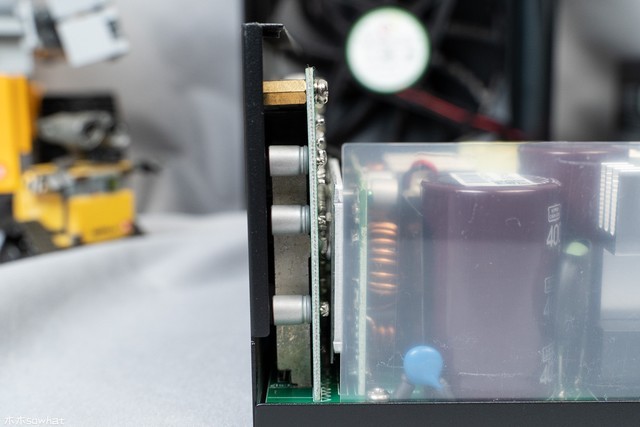

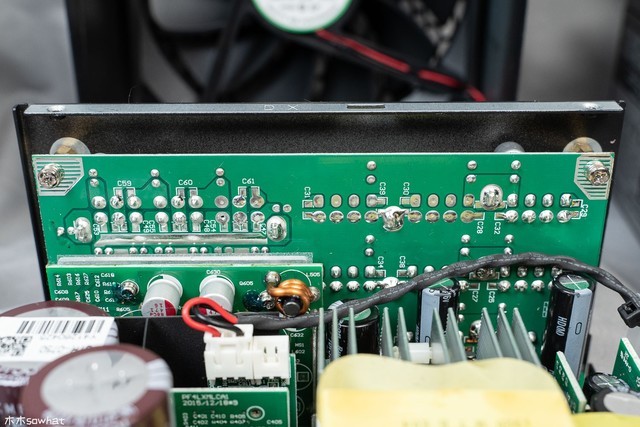

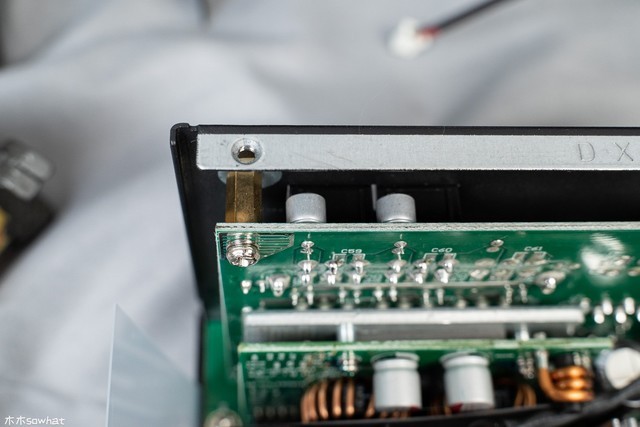

模组接口板配置有大量FPCAP固态电容进行输出输出滤波,用料很充足,PCB板通过钢柱和电源外壳连接。


模组接口板上的焊点清晰饱满。

以上,通过拆解,海韵PRIME ULTRA 750W确实表现出了旗舰级电源该有的外观、做工、用料,单单从其提供的业界很高12年的质保就可以看出海韵对自家产品的信心。高达94%的转换效率,+12V输出浮动极低,70%负载以下风扇停转等等,让我们看到一款旗舰级电源的实力,接下来,楼主也会用这台电源进行装机,后续也会奉上另外的体验。
