近年来随着数码产品的增多和人们家庭生活的丰富,比如下载电影、电视剧、保存手机、数码相机图片等,每天家庭需要吞吐的数据量出现骤然上升,如何高效的管理这些数据,就需要搭建NAS,也就是专用数据存储服务器,一般小白玩家还是建议使用成品NAS,起码硬件系统不用你操心,而且还有配置好的软件供你使用,今天给大家介绍的就是铁威马F4-221NAS。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

有的人说不用的文件放到移动硬盘或者上传到网盘呗。这个说法其实也没问题,不过网盘对于个人来说存在着费用高(X度网盘VIP的上传下载速度就不说了)、隐私安全等风险,所以家庭云也让很多人趋之若鹜。原先笔者使用ARM架构的家庭云盘,不过在传输较多文件时传输速率慢的问题始终得不到解决,趁着这次购物节选择了一款Intel处理器架构的家庭云盘,从安装到配置来和大家分享一下。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

笔者的TNAS所选用的硬盘为西部数据WD,其的消费级硬盘分为类主要分为以下几种:

  • Green - 存储型硬盘,存储空间大但价格偏低,磁盘转速低但配以较大的缓存,主要面向简单的大容量储存环境。已合并入Blue品牌中。

  • Blue - 主流产品,存储空间略低于Green,但磁盘转速多在7200rpm与5400rpm,处于Green与Black之间的级别,多见于OEM组装主机。

  • Black - 性能级硬盘,PCB与企业级相同,拥有较高的磁盘转速和使用寿命,面向高端的储存需求。

  • Red - NAS专用,5400rpm,24x7运作。

  • Purple - 监控录影专用,支持32路影片流同时输入和16路影片流同时输出。

  • Yellow - 正常名称是Gold,即金盘,价格昂贵享有五年保固,WDGold硬盘的工作负载容量远高于一般硬盘,采用多项技术,可提供更高的可靠性、容量、功效和性能。专为大量数据中心的应用程序而设计,

红盘也是公认的作为NAS专用适合24小时不间断使用的硬盘产品。

简单开箱介绍

先说一下,开箱咱们就捡着重要的介绍,包装及零件一带而过了。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

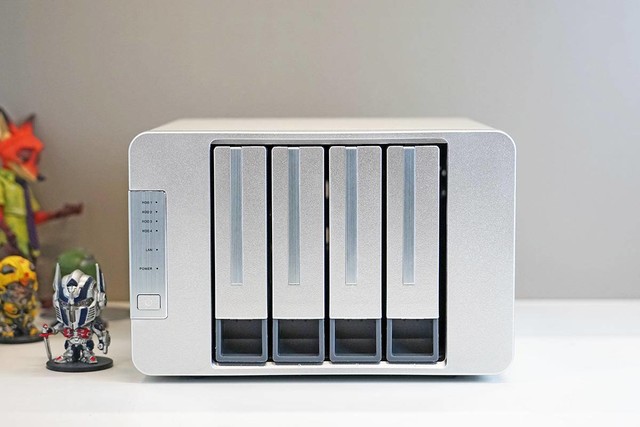

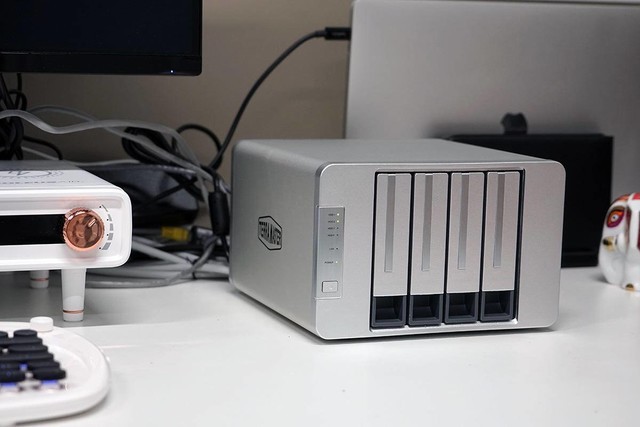

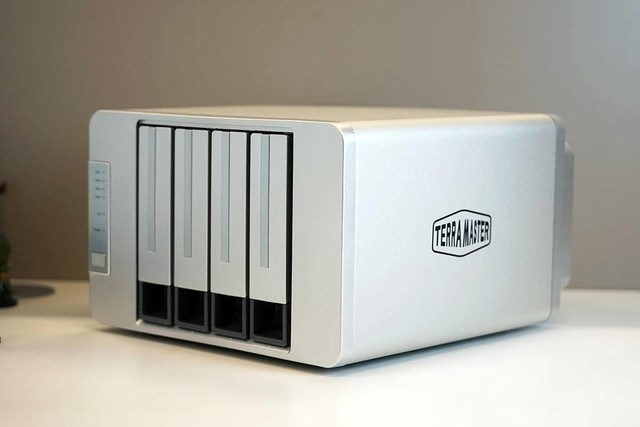

选择铁威马F4-221原因:前面说过了笔者对于ARM处理器架构的家庭云盘体验不是很好,铁威马F4-221在众多Intel处理器的家庭云盘中价格比较适中,Intel Celeron J3355双核2.0GHz CPU拥有AES-NI硬件加密引擎,搭载2GB内存,能同时处理多个 任务,工作效率可以得到显著的提升。(下文铁威马以TNAS简称)

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

有4个硬盘插槽、单个硬盘最高支持14TB,系统支持支持RAID 0、RAID 1、RAID 5、single、JBOD等多种模式。如果要是保存一些临时的视频RAID 0是不错的选择,如果备份的是想要珍藏的照片,个人建议使用RAID 1,虽然空间使用率会少很多,但是安全啊!即使坏一款硬盘也不会丢失数据。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

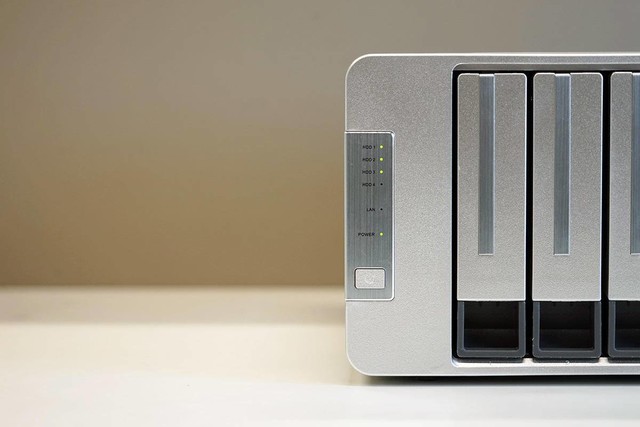

左边是电源开关和硬件状态灯,绿灯代表正常、红灯代表异常、不亮为未连接设备。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

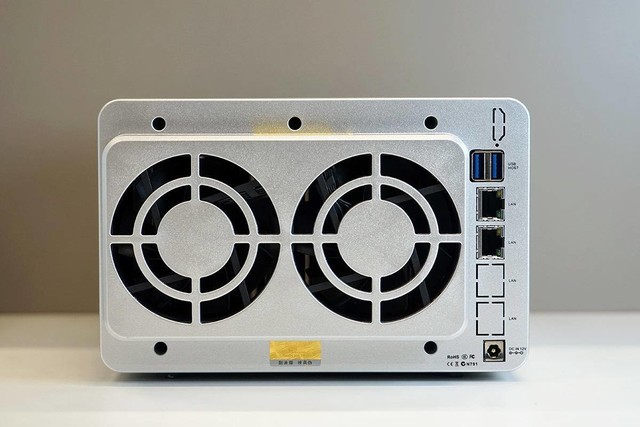

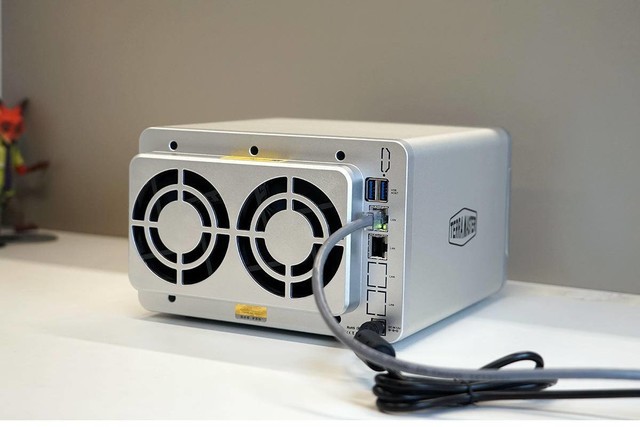

背后是两个散热风扇,右侧从上至下依次为USB3.0接口、千兆网口和12V DC电源接口。官方说明USB3.0接口可以用来备份U盘、移动硬盘里的数据;而2个千兆网口支持链路聚合,下文中配置一下看看效果有什么不同。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

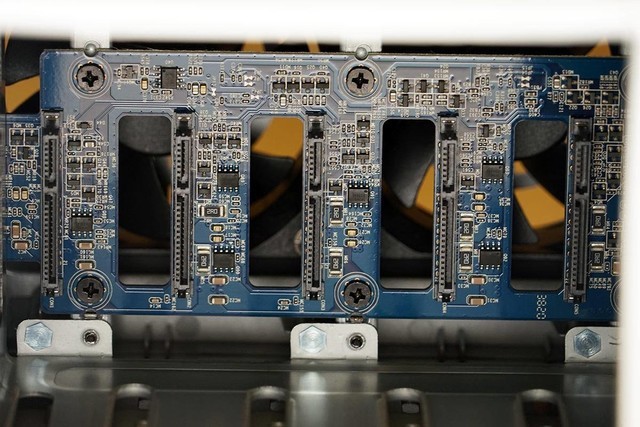

仔细观察主板,PCB板线路清晰、整齐,SATA接口干净,不过笔者在这里发现一个问题。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

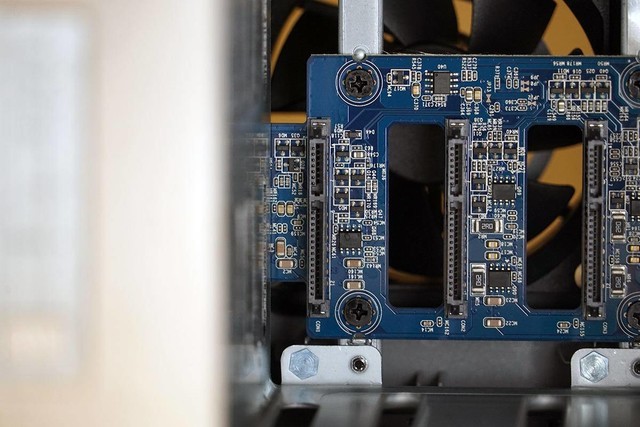

这张图看出来了吗?铁威马F4-221官方说明支持4硬盘位,但主板上有5个SATA接口,如果可以连接5块硬盘,是不是感觉赚到了。

硬件组装

组装简单,硬盘上托架、插入设备、连接网络、开机等待硬盘初始化。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

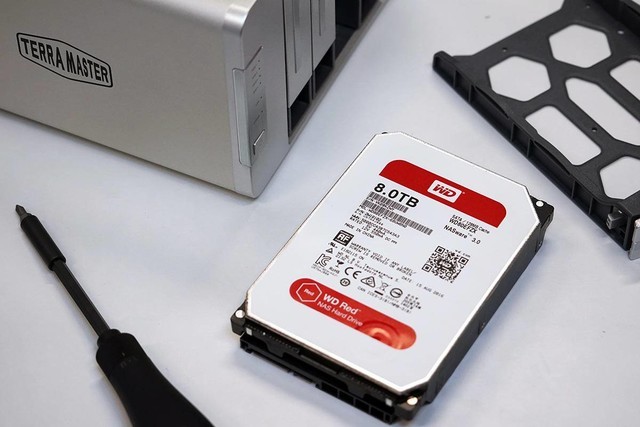

使用托架、螺丝将硬盘固定好;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

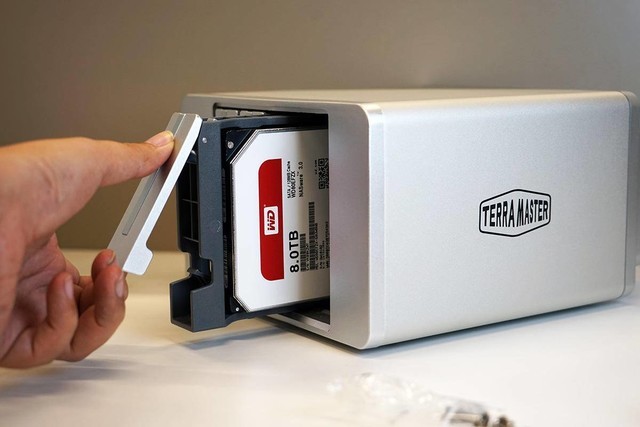

按照上图的方式插入TNAS,正常安装会非常顺手,如果安装觉得卡顿,那么硬盘可能没有对准接口,最好重新插入。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

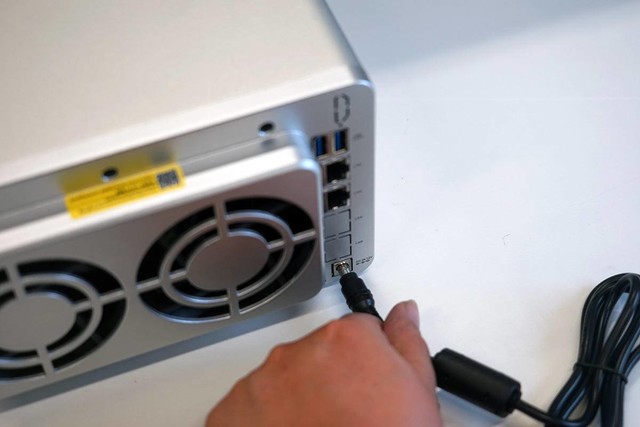

连接电源适配器;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

确认网线已插入,状态灯绿灯常亮,橙色灯闪烁代表网络已连通。

系统配置

铁威马专门为桌面备份做了相应的应用程序TNAS PC,桌面级支持Windows与macOS系统,移动端同样支持Android与iOS这两种常见的手机系统,需要的话可以直接去官网下载。下面咱们来说一下配置步骤。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

TerraMaster Operating System,简称TOS,TOS 是专门为TNAS开发的操作系统。TOS版本不同,操作略有差异,大致步骤相同。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

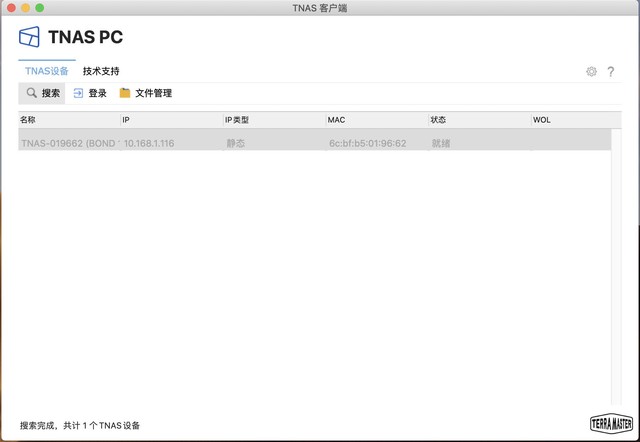

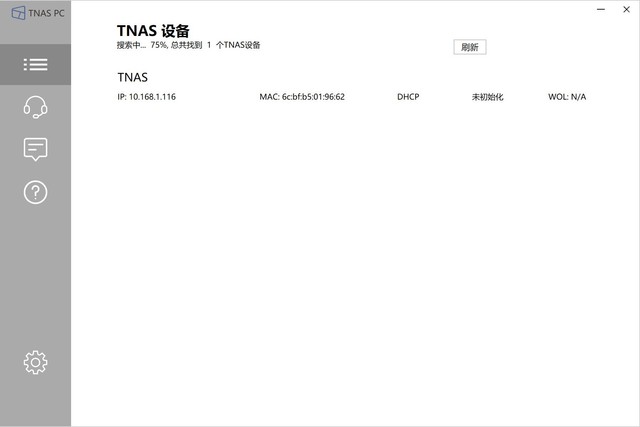

首先,启用TNAS PC应用程序,在局域网中搜索到铁威马F4-221硬件设备进行连接;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

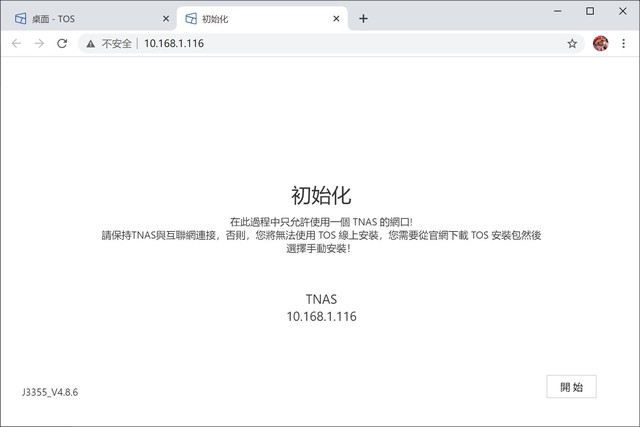

通过浏览器访问TNAS获得的IP地址,如上图的IP:10.168.1.116;TNAS将被指引到初始化页面。请点击 开始 进入初始化进程。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

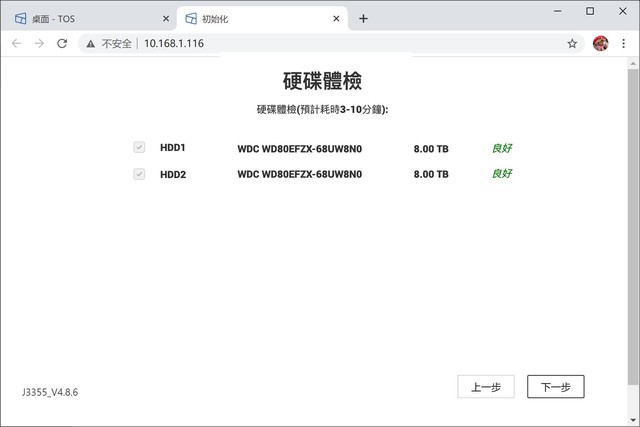

检测到硬盘后,TNAS会对硬盘状态进行健康确认,如提示异常建议更换硬盘。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂
铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

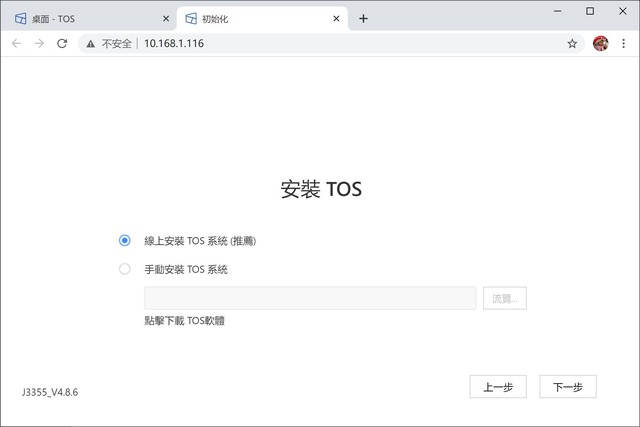

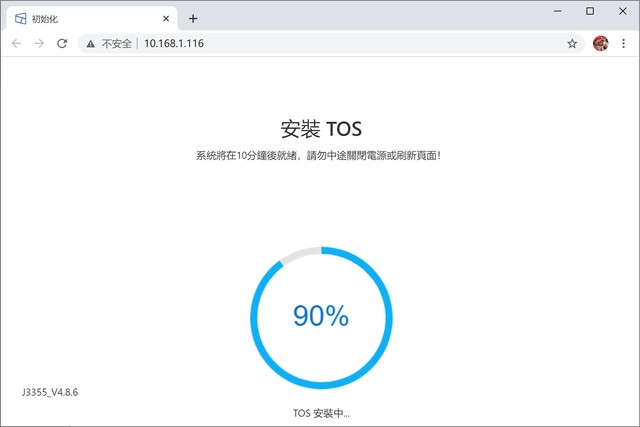

确认硬盘状态正常后,安装TOS系统。个人建议选择在线安装,可确保系统的状态为最新。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

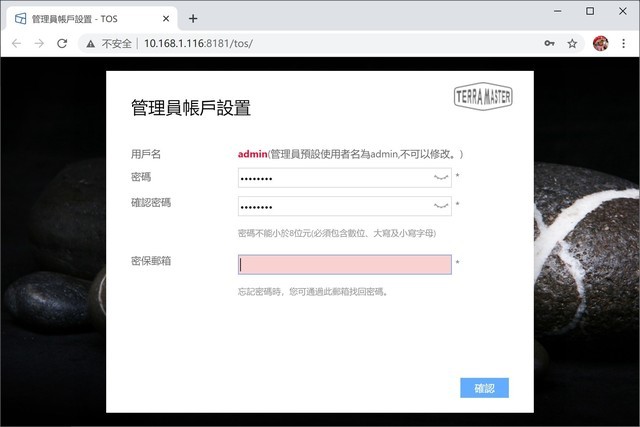

之后完成TNAS的基本设置,如果英文不好,可以在General Settings的Region & Language中选择语言为中文,并创建管理员密码方便日后使用。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂
铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

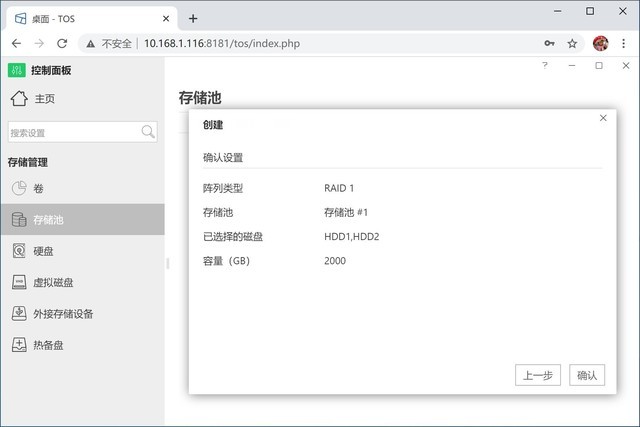

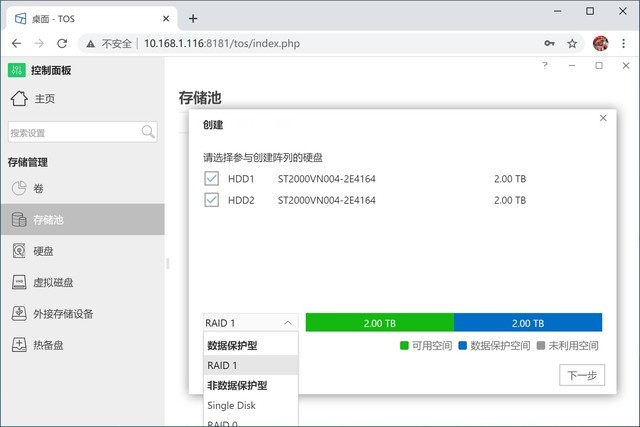

最后根据需求创建磁盘阵列,上文说过了RAID的不同,不明白也可以自行找度娘。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂
铁威马F4组建家庭云盘详解,从硬件到软件一看就懂
铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

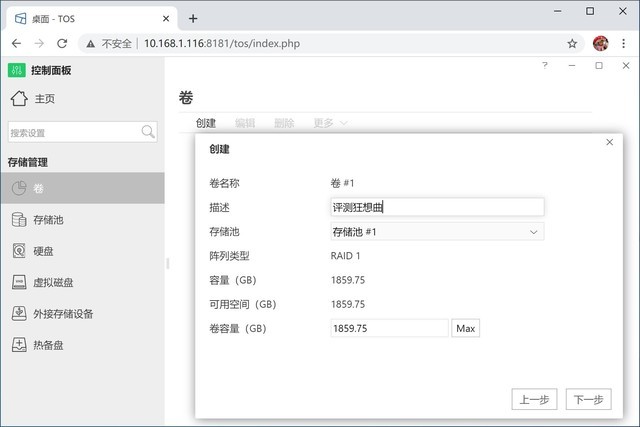

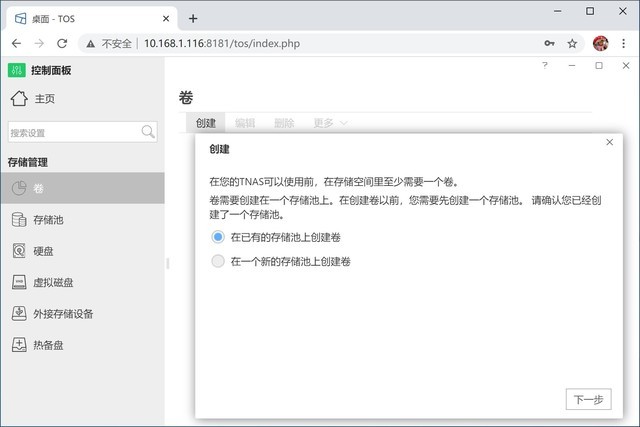

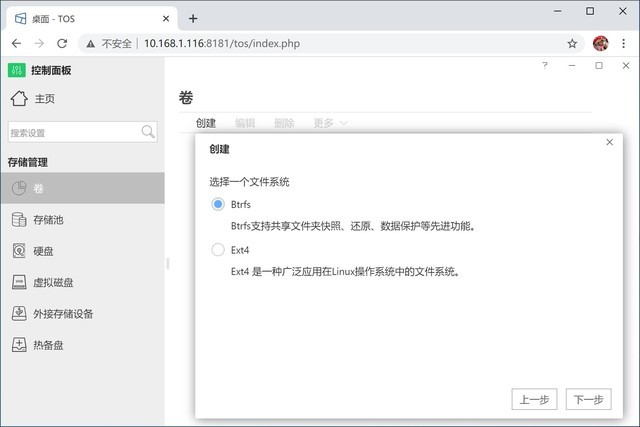

并创建卷,方便Windows与macOS连接TNAS使用。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

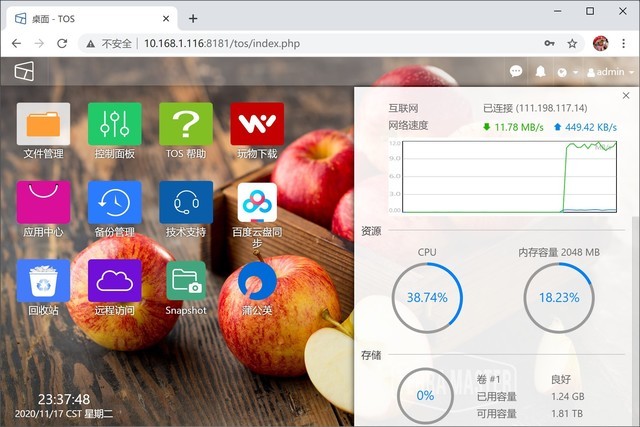

之后也可以使用TNAS的自由系统TOS桌面进行应用安装与各种设置。

简单使用

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

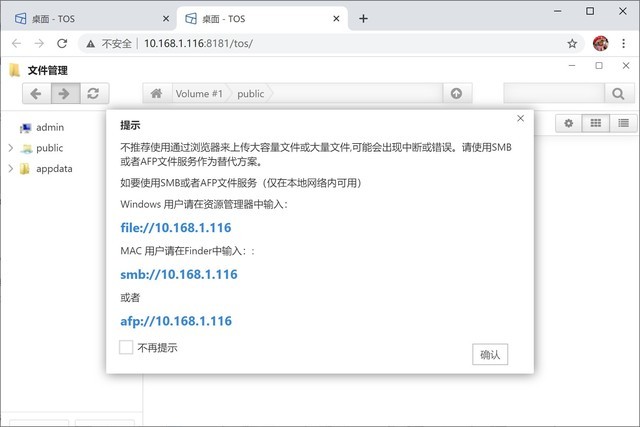

TNAS配置完成,Windows系统可以通过Samba文件服务来对文件进行存储备份;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

比如Windows会将TNAS识别为网络设备;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

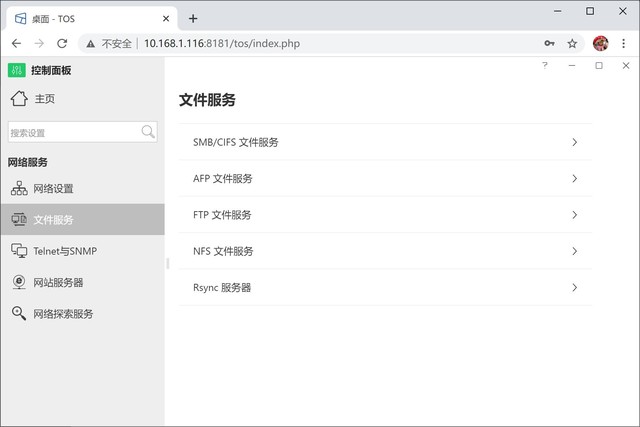

根据不同的操作系统提供各类服务,默认状态下TNAS支持SMB/CIFS文件服务、AFP文件服务、FTP、NFS与Rsync;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

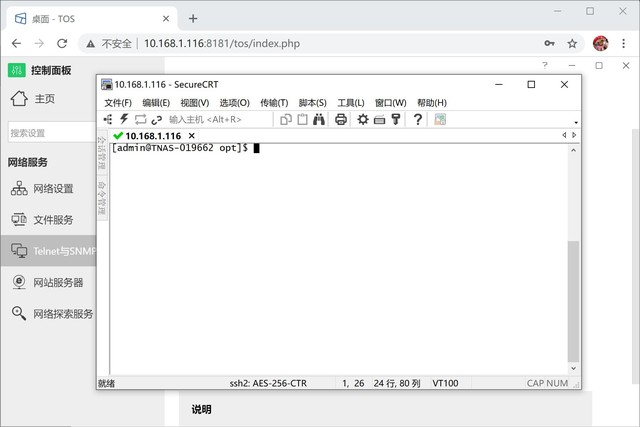

如果你会使用Linux,也可以通过SSH/Telnet登录TNAS进行设置。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

macOS最简单的使用方法就是通过TNAS PC应用的文件管理连接设备;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

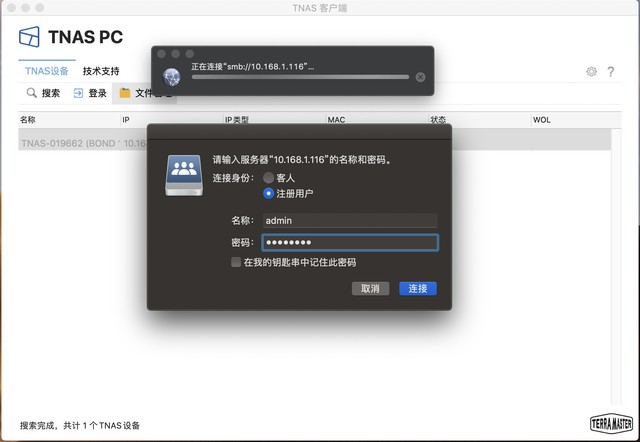

这时需要输入用户名、密码确认可以正常访问;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

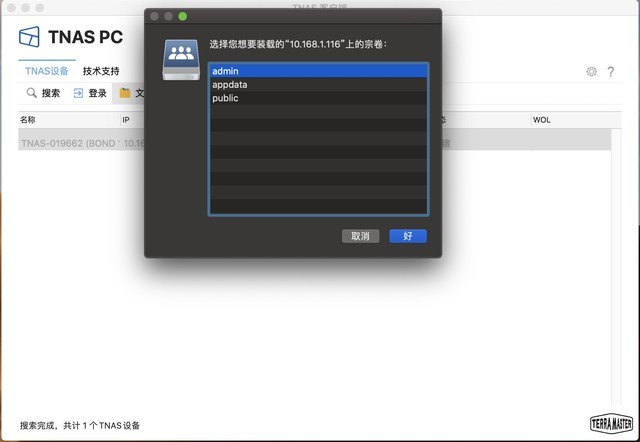

之后在众多共享文件夹中选择一个装载至macOS本机器;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

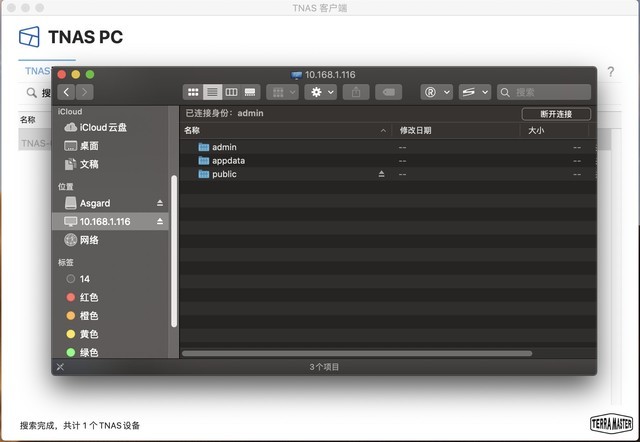

这时10.168.1.116的TNAS已经可以正常访问;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

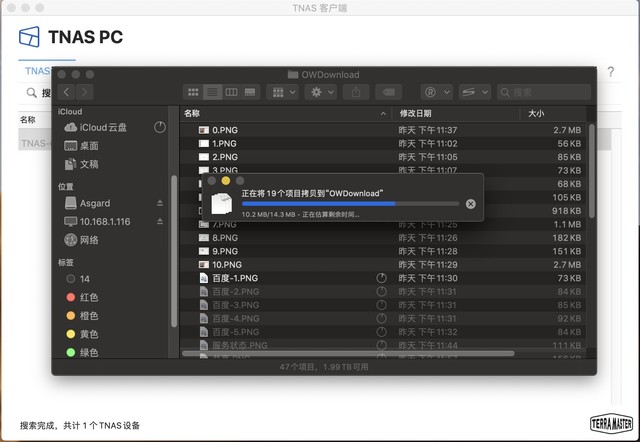

也可以进行正常读写操作。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

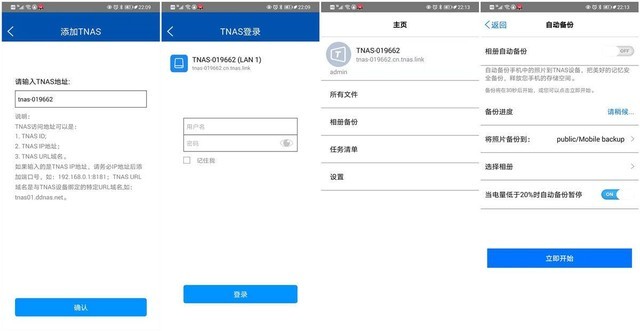

手机APP为TNAS Mobile也是相同,连接到家庭云盘就可以备份使用了。TNAS.online是铁威马的远程连接服务接口,开启后即时不是通过家中Wi-Fi进行连接上网,也可以穿透至铁威马的存储设备,不过网速肯定没有本地网络速度块。

进阶使用

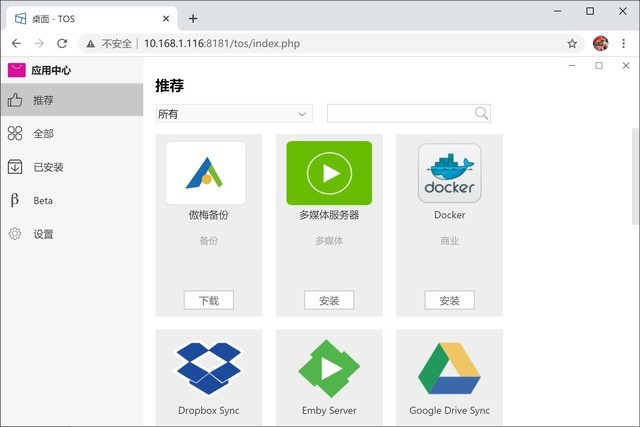

TOS操作系统有很多友好的小程序,可以在TOS的应用中心安装部署,这里推荐几个好用的应用程序。

1、云盘同步

不用说就是同步本地与公有云盘的数据,即使没有VIP,后台慢慢同步呗,不着急了。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

通过应用中心安装百度云盘应用程序;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

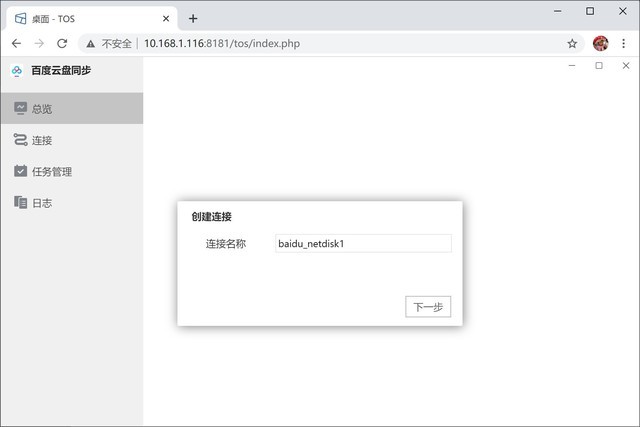

创建连接名称;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

按照步骤设置本地路径与云盘目录,备份方式可以是双向同步也可以为单向备份,个人建议双向同步,这样文件确认可以删除后,云盘也可以正常删除。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

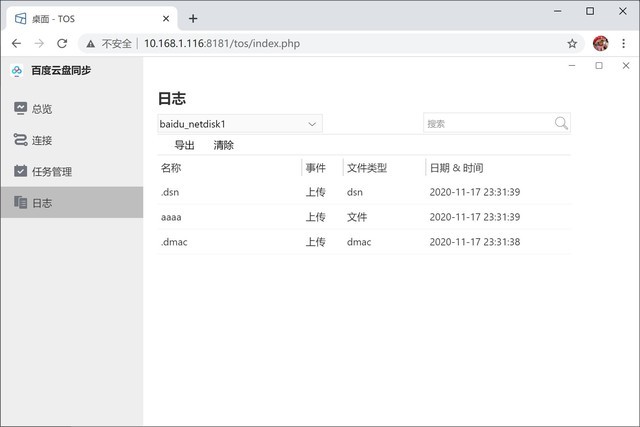

可在总览中确认服务状态,也可以在日志中明确文件同步状态,是否有文件上传或删除都可以一目了然。

2、TNAS.online & 蒲公英VPN

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

免费的内网穿透,在外出时也能备份手机或PC数据,一个是TNAS本身自带的,启用就好了;另一个是蒲公英的免费版,有蒲公英VPN用户的朋友直接在应用中登录,蒲公英智能组网中就有TNAS的这台设备了,想玩的朋友可以都试试。

3、玩物下载

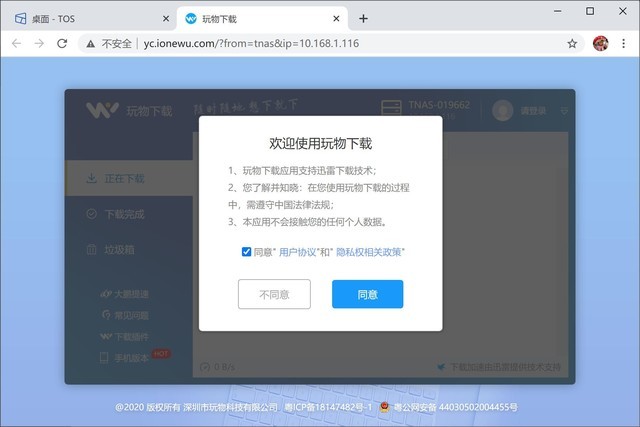

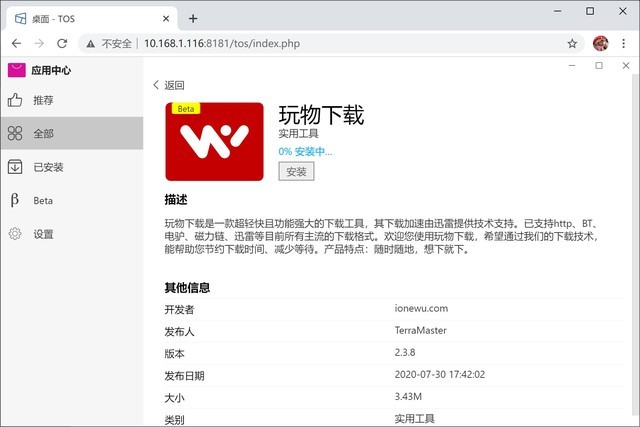

玩物下载是一款超轻快且功能强大的下载工具,其下载加速由迅雷提供技术支持。已支持http、BT、电驴、磁力链、迅雷等目前所有主流的下载格式。随时随地,远程下载。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂
铁威马F4组建家庭云盘详解,从硬件到软件一看就懂
铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

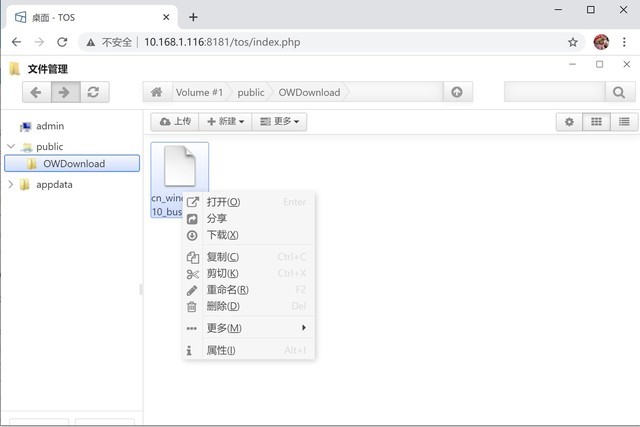

使用方式和迅雷完全相同,默认下载路径为Public的QWDownload。

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

网络上很多人说玩物下载会侵占网络资源,频繁的读写也会造成硬盘寿命的减少;但是不得不说玩物下载确实很省事,而且现在此应用也有办法解决。最简单的办法就是下载完成后将文件移至其它目录。大家觉得玩物下载毁硬盘的主要原因是在你不知情的情况下读写下载后的文件。那么当文件下载完成,只需要手动将文件移至其它目录,这时对于硬盘来说只是文件头进行了小幅度的修改(硬盘中文件路径的存储位置),而玩物下载将不识别移至其它文件夹中的内容,从而不对硬盘进行读取操作。

4、链路聚合

链路聚合的主要目的是提高TNAS的使用效率,当然硬盘的转速、读写速度、路由器的性能也都会影响整体效果;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

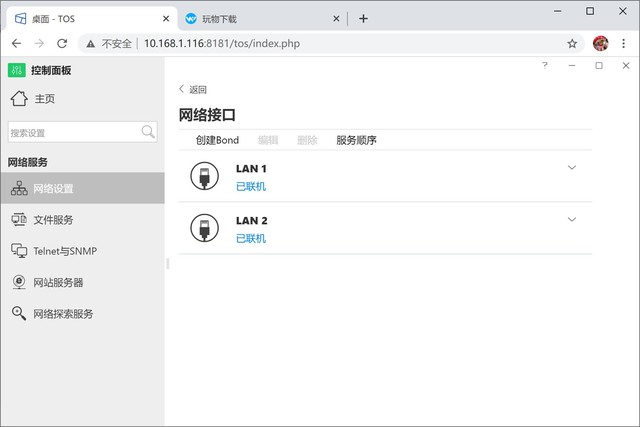

在控制面板中选择网络服务的网络设置,确认两个LAN接口都已联机;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

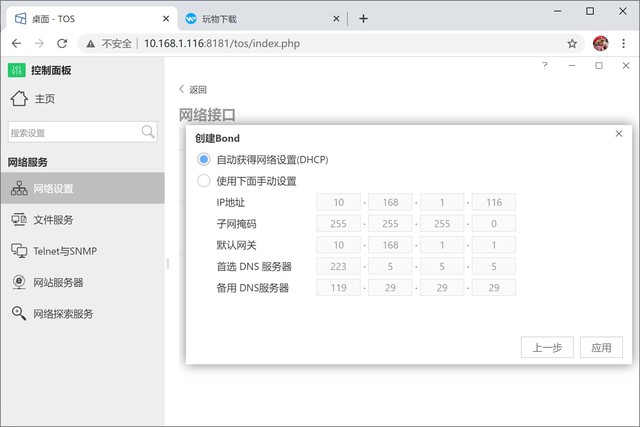

创建Bond网络;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

两块LAN设备都要勾选;

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

之后就可以让两个以太接口绑定为一个接口,当然这个操作主要是为了使用百兆网络的朋友们进行使用,千兆网络传输的瓶颈其实还是在机械硬盘本身。

总结

铁威马F4组建家庭云盘详解,从硬件到软件一看就懂

铁威马F4-221作为一款功能齐全、软硬兼修的NAS产品,轻松让小白搭建家庭网络数据中心,四个硬盘架支持最大48TB,搭配兼容性强的TNAS客户端,以及丰富的在线应用,让你的大数据备份无忧,如果你有意入手NAS,不妨试试这款。
